Registratore TUS
Registratore per Thermal Uniformity Survey

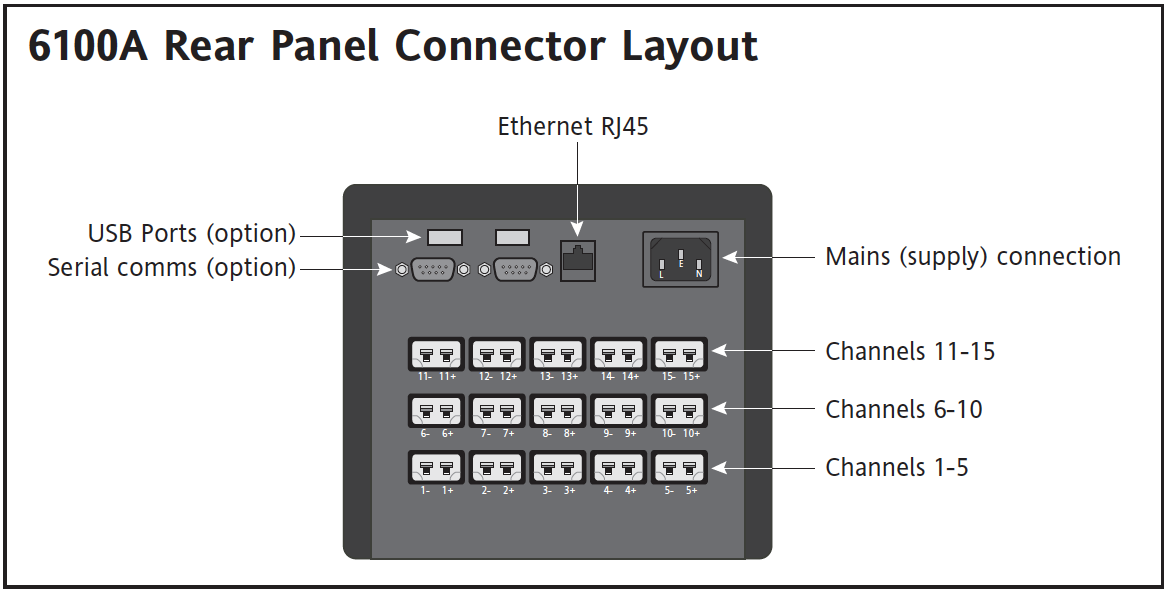

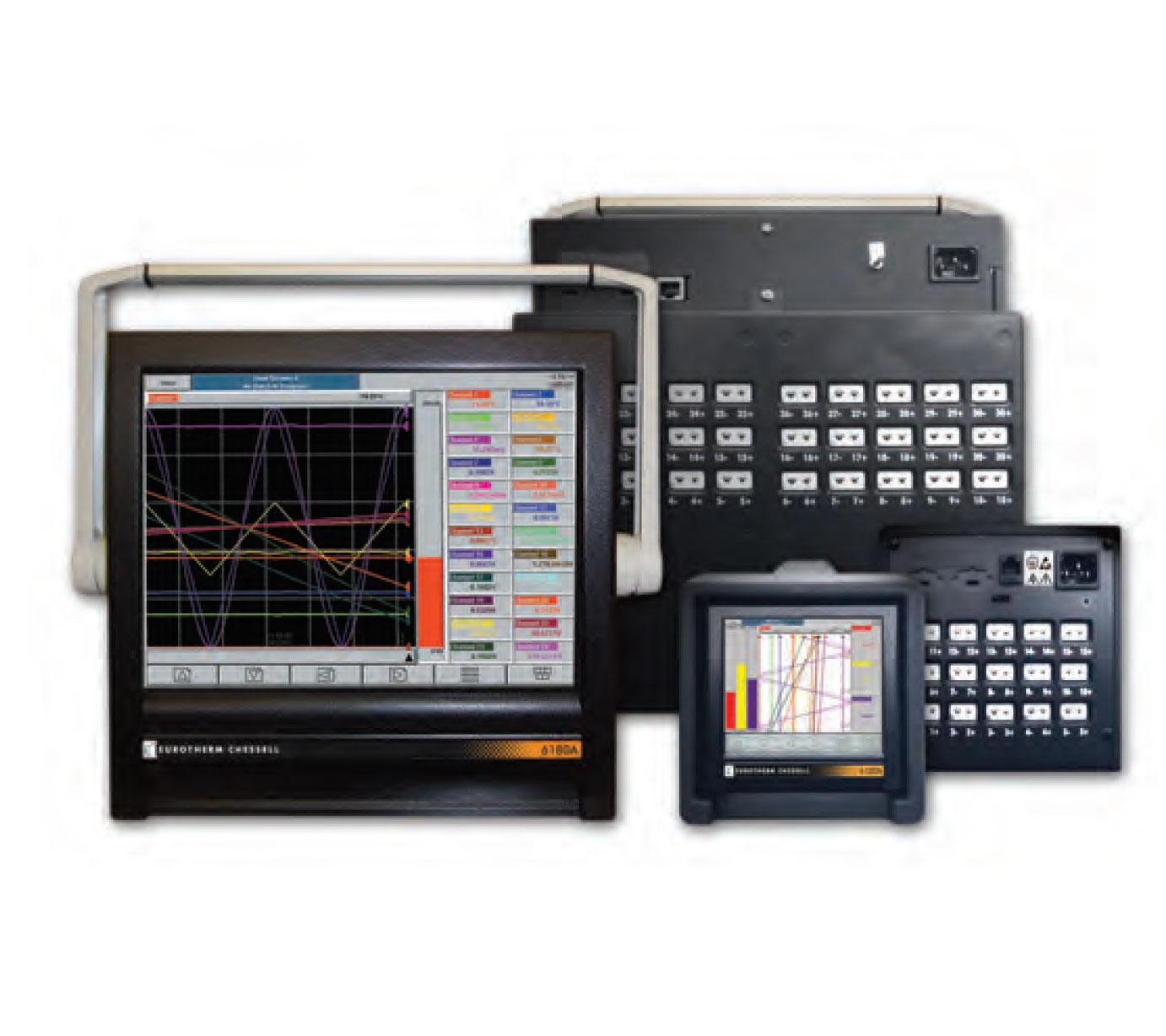

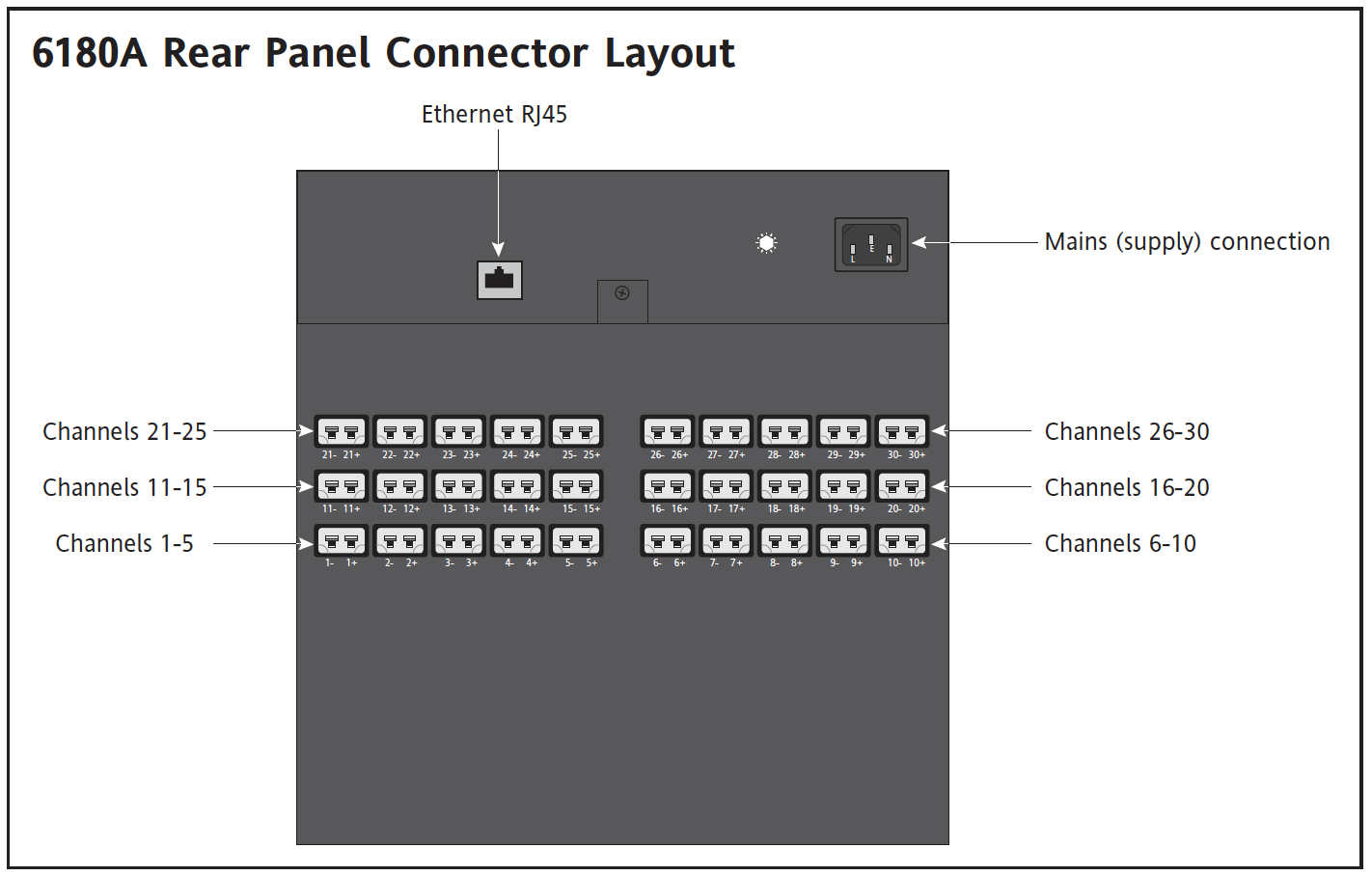

Il registratore 6000 consente di collegare fino a 15 (30 canali per 6180A) sensori di termocoppie di qualsiasi tipo (J, K, N, R, S, T ecc.). I connettori sono disposti in tre file da 5, ciascuna fila contiene il proprio sensore RTD Pt100 a 4 fili di riferimento. Una volta installato e cablato, è necessario eseguire la taratura generale del sistema.
Uno strumento è tarato sul campo (fare riferimento al manuale di installazione e funzionamento del prodotto appropriato) a una temperatura ambiente di 25°C. Questa procedura di regolazione rimuove gli effetti dei singoli errori della termocoppia, dell’errore CJC e dell’errore di misurazione dell’ingresso.
-
15 ingressi T/C universali ad elevate accuratezza
-
Robusta custodia portatile
-
Memoria interna per archiviazione locale
-
Memoria Compact Flash per archiviazione addizionale
-
Configurazione e visualizzazione da remoto
-
Trasferimento automatico dei dati a database locale
-
Audit trail
-
Funzionalità batch

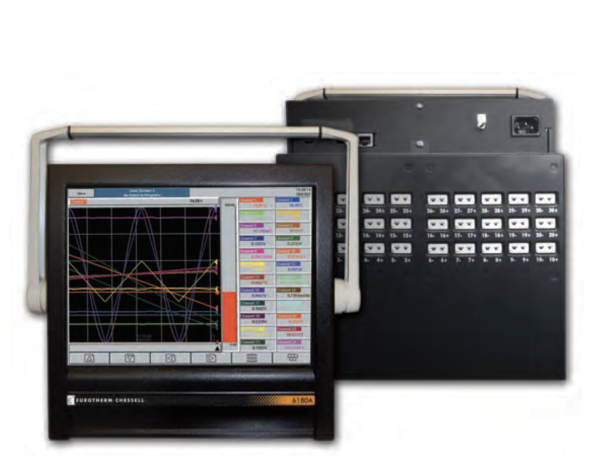

Dim. 6180A – 292×292 mm

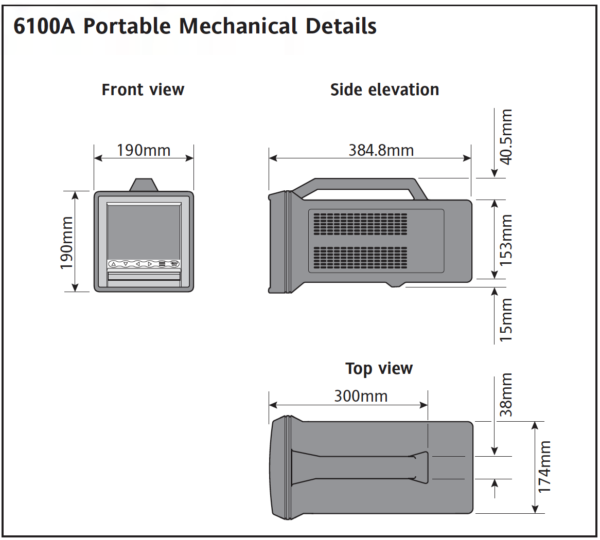

Dim. 6100A – 190×190 mm
Contattaci per richiedere informazioni
Descrizione

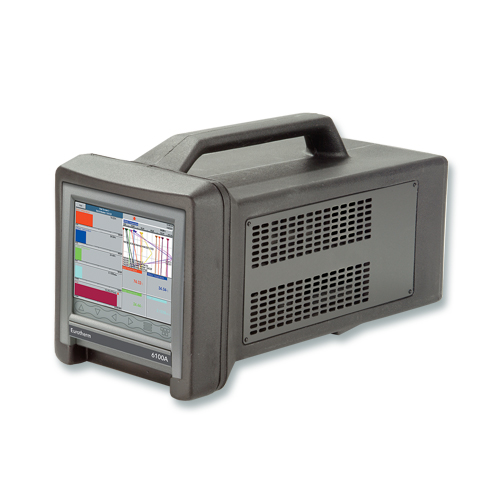

Il registratore TUS 6100A offre una precisione di ingresso eccezionale con una frequenza di campionamento totale di 125 ms per un massimo di 15 ingressi di temperatura universali ad alta precisione. Consente di:
- Registrare e mostrare in tempo reale gli offset corretti di registratore e termocoppia.
- Creare più configurazioni offline e caricarle in locale tramite USB o via Ethernet da remoto.
- Ottenere informazioni con facilità su T/C minima, T/C massima e differenza massima T/C.
- Generare un report in maniera praticamente immediata dopo aver raccolto tutti i dati e aver creato il template
Il registratore TUS 6100A soddisfa i requisiti dell’AMS2750E (Tabella 3 Specifiche – Strumento per test sul campo +/- 1ºF) -con precisione all’istante, un errore massimo complessivo di +/- 0,5ºF ed elevata stabilità per ridurre al minimo la deriva: un dispositivo eccezionale progettato per l’industria del trattamento termico. La portabilità rende il registratore TUS estremamente versatile e grazie ai 15 ingressi per termocoppia, adatto a qualsiasi forno di piccole o medie dimensioni.
Capacità di archiviazione
La risorsa più preziosa sono i dati raccolti durante la survey. La protezione include dati sicuri e inalterabili in formato .uhh, nonché Audit Trail per le applicazioni 21 CFR Part 11 e Nadcap che registrano l’accesso dell’utente, le modifiche apportate alle configurazioni e l’uso di nomi utente e password univoci. E’ possibile archiviare in locale fino a 2 anni di dati (interni) prima di sovrascrivere i dati esistenti; con la memoria flash compatta e la possibilità di archiviare in remoto via Ethernet, le capacità di archiviazione sono essenzialmente illimitate.
Display Touch screen
Il display touchscreen del registratore TUS 6100A è semplice da usare e richiede requisiti di apprendimento minimi. Include una tastiera “QWERTY” “pop-up” completa per facilitare l’inserimento di dati o messaggi. E’ possibile creare i tuoi pulsanti operatore, ovunque sul display.
Ideale per:
- Applicazioni di Trattamento Termico AMS2750E
Features:
- Display touchscreen 5.5″ ¼VGA
- Schermate personalizzabili
- Configurazione e visualizzazione da remoto
- Funzioni batch
- Registrazione adattiva
- Funzioni matematiche
- Totalizzatori, timer, contatori
- Gruppi
- Sincronizzazione orologio (SNTP)
- Audit trail
- Firma elettroniche
- Security Manager
- FTP client/server
- Comunicazione Ethernet
- Comunicazione seriale
- Ingressi evento
- Notifica via Email/SMS
- Web server
Specifiche Tecniche
| Timer | Yes |
|---|---|
| PC Configuration | Yes |
| Batch Management | Yes |
| Auditor Features | sì |
| Network Addressing | Boot P, DHCP, Fixed IP |
| Graphic Display | 5.5″ |
| Protection | IP66 |
| Relay Outputs | No |
| Annotation | Yes |
| Contact Inputs | No |
| Communications | EtherNet/IP Server, Modbus TCP/RTU Master & Slave |
| Mathematics | Yes |
| Counters | sì |
| Totalisers | Yes |
| Ethernet/FTP | Yes |
| Custom Screens | Yes |
| Remote Viewing | Yes |
| Recording Speed | 8Hz |
| Trend Speed | 8Hz |
| USB | 3 |
| Reports | 10 |
| Groups | 12 |
| Review of History (on screen) | Yes |
| AMS2750E | sì |
| Inputs | 15 |
